产品参数：
控制原理：
发光器发出的光直射到受光器，形成保护光幕。当光幕被遮挡时，受光器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生一控制信号，控制机床的制动控制回路或其它设备的报警装置，实现机床停车或安全报警。查看图解
对射式光电保护装置（SNA、SNB、SNC、STD系列）的控制原理
组成单元：

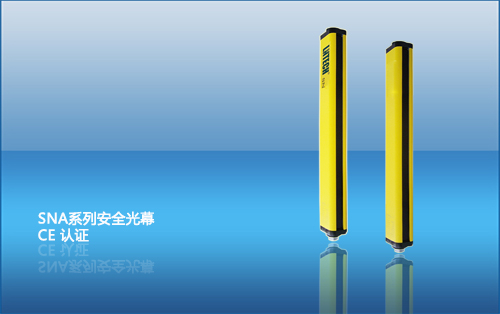

SNA系列光电保护装置，由发光器、受光器、信号电缆和控制器组成。
规格说明：
SNA系列光电保护装置，保护长度为 0～3m，因保护对象的不同，光轴间距分为20mm、30mm、40mm、80mm； 因保护高度不同，每种光轴间距的产品光束数又分为 4，6，8，10，……，40； 其中，光轴间距80mm的光电保护装置只能用作光电栅栏，用来防止人或较大物体误入危险区域。
SNA系列光电保护装置技术参数
| 保护长度 | 0-3000mm | |||
| 保护高度 | 光轴间距×（光束数-1） | |||
| 光轴间距 | 20mm | 30mm | 40mm | 80mm |
| 检测精度 | 30mm | 40mm | 50mm | 100mm |
| 工作电源 | DC12V-24V | |||
| 工作电流 | <200mA | |||
| 负载电流 | <120mA | |||
| 响应时间 | <10ms | |||
| 适用温度 | -10°C ~ 55°C | |||
| 环境湿度 | 20°C, RH<=85% | |||
| 抗光干扰 | 10000Lux (入射角>=5°) | |||
| 防护等级 | IP65 | |||
选型说明：
SNA系列光电保护装置，适用于保护长度在3米以内的机床台面或保护区域；根据需要保护的区域高度确定保护高度（120～1560mm）；根据需要保护的对象确定光幕的光轴间距 （20mm、30mm、40mm）；根据以上信息可以确定发光器、受光器的规格；根据具体情况选择控制器的型号 （W型、N/ND型、S型）；根据具体情况选择光幕的安装方式（钢管支架、弯角板固定架或其它安装方式）
SNA系列光电保护装置规格
